板式換熱機組的誕生背景：之前不管是工廠、學校、小區等等的供暖、制冷大部分用鍋爐或者是空調，不管是費用成本上，還是管理上，都有很大的漏洞不足、隱患和事故的發生。而現在不用擔心了，由于板式換熱機組的出現很好的彌補了這些缺憾。今天小編就來為大家詳細地講一講板式換熱機組到底是什么？

一、板式換熱機組的結構組成

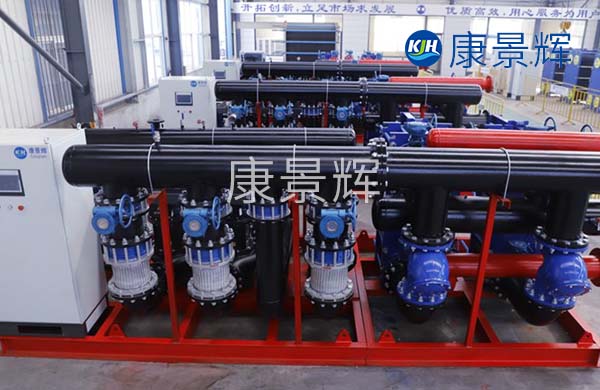

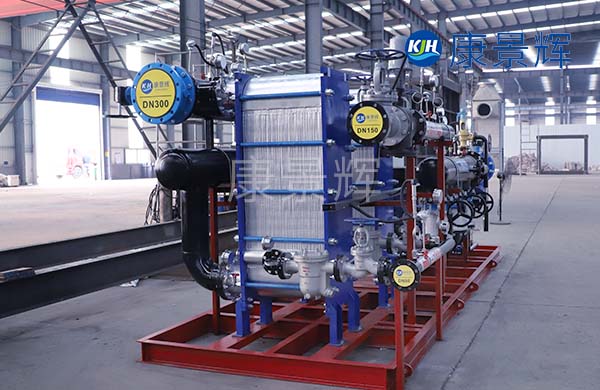

板式換熱機組，是換熱機組的一種。板式換熱機組是集板式換熱器、智能溫控裝置、智能電控裝置、循環泵、補水泵、穩壓膨脹水箱、補（凝）水箱、過濾器、閥門、儀表、傳感器、管路及配管底座于一體的換熱機組?？筛鶕?jù)不同的換熱需求及修為管理要求采用雙泵、雙換熱器的設計，滿足用熱單位要求及工程設計的選用。

二、板式換熱機組的工作原理

板式換熱機組是把一次網得到熱量，自動連續的轉換為用戶需要的生活用水及采暖用水。即熱水從機組的一次側入口進入板式換熱器進行熱交換后，從機口一次側出口流出；二次側回水經過過濾器除去污垢后，通過二次側循環水泵進入板式換熱器進行熱交換，生產出于采暖、空調、地板采暖或生活用水等不同溫度的熱水，以滿足用戶的需求。

二次水經過過濾除污，經由循環進入換熱器，被蒸汽或高溫水加熱后進行供熱。蒸汽或高溫水進入板式換熱器后，變成凝結水或高溫回水返回?zé)嵩?，進行一、二次供熱系統的回路循環。補水泵將軟水打入系統中以保持系統壓力的恒定。

三、板式換熱機組的分類

1、水-水板式換熱機組：一次網、二次網均為水介質；

2、汽-水板式換熱機組：一次網介質是蒸汽，二次網介質為水；

四、板式換熱機組部件功能介紹

1、溫度控制：用調節閥控制一次網流量，使二次網出口保持設定溫度。溫度調節閥控制一次網流量，使二次網出口保持設定溫度。根據室外溫度自動調節二次網的出口溫度。

2、壓力、壓差控制：二次側供回水壓差控制、二次側回水壓力控制

3、自動補水：變頻補水，用二次網回水的壓力信號控制變頻器的輸出，達到自動補水，使系統保持恒壓。用電接點壓力表電氣控制，采用二次網系統壓較往年的上、下限來控制補水泵的啟停，使系統保持恒壓。

4、就地優化：回水溫度限制、熱流量（水流量）限制、回水溫差限制、結垢檢測

5、顯示報警：對一、二次網的進、出口的溫度、壓力、熱量、流量及室外溫度等參數實現微機自動化監測與控制，并對系統超壓、電機過熱、電源缺相、除污器堵塞等進行自動報警。

6、通訊功能：機組的控制器具有標準485通訊接口，可在主動與被動方式下與監控中心通過下時輪巡采集勢力站控制器參數，當控制器報警時及時上傳。

五、板式換熱機組的作用

1、板式換熱機組可用于集中供熱換熱站中的水水換熱系統，汽水換熱系統以及生活熱水供應系統；

2、該換熱機組在蒸汽采暖系統中，除了采暖以外，還可回收冷凝水，再返回到熱源；

3、該換熱機組可監測和計量用戶消耗的熱量；

六、板式換熱機組的控制

板式換熱機組的控制是由具有測控功能的控制器、控制柜、傳感器、執行機構及通訊系統組成，完成對板式換熱器及現場其他機器的數據采集及控制。

七、板式換熱機組的用途

本換熱機組具有節能、智能化、自動化等優點，可廣泛適用于工廠、機關、學校、住宅小區、別墅等民用建筑，商場、賓館、飯店、度假村等商用建筑的采暖、空調、洗浴用水、生活用水、游泳池冬日用水，也可 用于制備工業生產工藝用水，以及各種需要換熱的場所。

八、板式換熱機組的特點

1、該換熱機組優化設計，布局合理，結構緊湊，噪聲低，占地面積小，節省土建投資；

2、板式換熱機組安裝、操作、拆修、維護管理方便簡單，易于熱網及用熱用戶的調節；

3、該換熱機組采用高科技控制手段，智能化、自動化程度高，易于操作，具有通訊接口，可直接和計算機聯網，集中監控，實現無人值守；

4、該換熱機組自動補水，自動定壓，補水泵可全自動運行和手動控制；

5、板式換熱機組可實現熱能轉換，滿足流量、壓力、溫度的控制，控制熱能的分配，提高用熱管理水平；

6、板式換熱機組與熱網管道直接連接，配上溫度、壓力、流量等儀表，形成一個整體換熱站；

7、本換熱機組的部件均采用高品質產品，選用板換器，節省熱能，增容方便。整機配置合理，控制完善；

8、持液量少；

9、重量較輕，使用壽命長，可大大減少熱力站基建投資成本；

10、根據熱負荷要求，有較大的彈性。

九、板式換熱機組的優勢

1. 板式換熱機組自動定時開關機?？梢愿鶕?jù)時間、日期、不同時段實現定時開關機控制。

2. 備用循環泵及換熱器自動定時切換。循環泵定時切換、循環泵故障自動跨越；主板式換熱器與備用板式換熱器定時切換，較大限度延長系統使用壽命。

3. 工頻與變頻自動切換。系統采集溫度及壓力信號，控制循環泵、補水泵的變頻。可自動實現多臺循環泵及多臺補水泵之間變頻切換，變頻與工頻的自動切換。

4. 和智能換熱機組相比，板式換熱機組更簡潔直觀、人性化的人機界面，操作使用方便。通過配備觸摸屏，該系統將具有良好的人機界面，可顯示完整的系統運行狀態，設備現狀及各種熱力參數，運行參數集中數顯?？删偷乜刂疲部膳c控制室聯網，方便用戶遠程監控。

5. 板式換熱機組強大的遠程通訊功能。即可有線也可無線上聯上位機。既可實現局域網控制，也可實現無線監控。故障發生時會即時發送無線報警信號到管理員手機上，以便及時對系統進行檢修。

6.采用板式換熱機組，在相同壓力損失情況下，其傳熱系數比管式換熱機組高3-5倍，占地面積為管式換熱器的三分之一，熱回收率非常高。
